柔性非金屬膨脹節按結構形式分為圓形和矩形補償器兩種，其織物部分材料主要為纖維織物、硅膠、氟膠、耐溫材料等，能補償風機、風管運行的震動及管道變形。可補償軸向、橫向、角向、具有無推力、簡化支座設計、抗腐蝕、耐_高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。

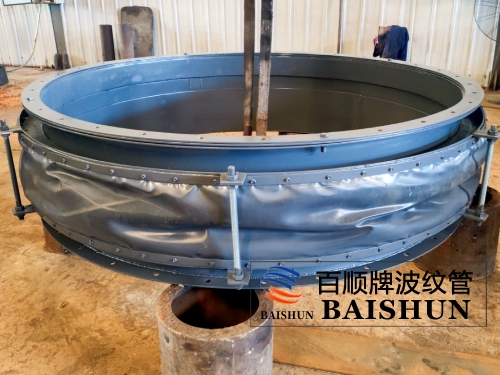

柔性非金屬膨脹節的結構

柔性非金屬膨脹節是由非金屬蒙皮、法蘭、金屬框架、保溫隔熱材料以及拉桿螺栓等構成；其中由復合非金屬及隔熱材料組成的撓性部件，主要運用于補償輸送微壓粉塵氣體、煙、煤氣及其他氣體的管道和設備系統因溫度、機械振動及基礎下沉引起的位移。



柔性非金屬膨脹節常用材料

       1 、蒙皮：非金屬補償器的主要伸縮體，是由性能優良的硅橡膠或高硅氧聚四氟乙烯與無堿玻璃絲棉等多層復合而成。是一種高強密封復合材料。

       2 、不銹鋼絲網：柔性非金屬膨脹節的內襯，阻止流通介質中雜物進入補償器和阻止其中的絕熱材料的向外散失。

       3 、保溫棉：兼顧非金屬補償器的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層蒙皮一致。

       4 、框架：柔性非金屬膨脹節的輪廓支架，確保有足夠的強度和剛度，框架的材料應與介質溫度相適應。一般在 400 ℃以下用 Q235B ， 600 ℃以上用不銹鋼或耐熱鋼制成。框架一般有與所連接的煙風道相匹配的法蘭面。

       5 、擋板：起導流和保護隔熱層的作用。材質應與介質溫度相一致。材料應是抗腐蝕和耐磨的。擋板還應不影響補償器的位移。





       1 、可多方位，多角度補償，例如軸向，橫向和徑向，且補償量大；

       2 、由于非金屬補償器蒙皮主要是橡膠，玻璃纖維布，隔熱棉這些軟材質，因此在工作中不會出現力的傳遞現象，所以不存在管道的反推力；

       3 、設計較金屬補償器結構要簡化，簡單，成本也較低，而且后期維修更換方便；

       4 、消聲降噪，一般柔性非金屬膨脹節裝在風機進出口處，除了起到補償作用，還能消聲減振降噪；

       5 、如方形管道安裝空間小，但需求補償量大，此時非金屬膨脹節蕞合適不過了。

柔性非金屬膨脹節生產要求

      1、 介質溫度 T ≤ 200 ℃，設計為常規結構。此時非金屬補償器主要是由金屬框架和非金屬蒙皮組成；

      2、 介質溫度 T ＞ 400 ℃，設計為高溫結構。此時柔性非金屬膨脹節的框架多采用不銹鋼 304 或者其他合金鋼，如 2# ， 12crmov ；同時內部做隔溫材料填充；如現場管道做耐溫處理，則非金屬補償器內部焊接鈀釘，并打澆注料。



柔性非金屬膨脹節應用范圍
