矩形非金屬補償器整體結構分析示意圖
矩形非金屬補償器的產品結構組成
矩形非金屬補償器一般是由金屬框架、非金屬圈帶、壓條、導流筒、隔熱填料層組成。其選材及結構應滿足耐 高溫、耐 腐蝕、阻燃以及密封的要求。具體結構如圖：

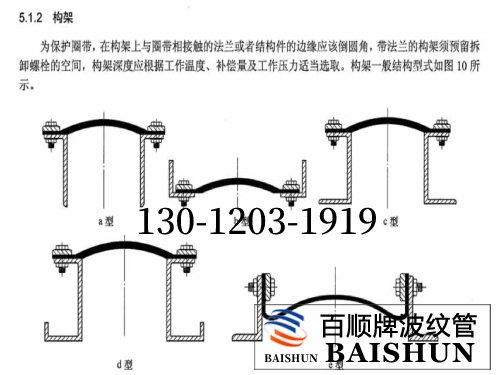

一、金屬框架
為保護方形非金屬膨脹節的蒙皮不受損害，需要將與非金屬蒙皮接觸的法蘭或者框架的結構件要倒角，帶法蘭的需要預留拆卸螺栓的空間。金屬框架的深度應該根據工作溫度、工作壓力以及補償量適當選取。
二、導流筒
非金屬補償器的導流筒多為碳鋼材質，分為單向、雙向以及迷宮式。
三、壓板
方形非金屬膨脹節壓板的選擇取決于螺栓間距 、法蘭寬度和法蘭高度。常規壓板的尺寸一般為60mmx（3-8）mm。
四、非金屬圈帶
矩形非金屬補償器的圈帶分為整體行和組合型。整體型由氟膠或者橡膠包覆組合而成。組合型則由多層復合材料組合而成。
