金屬波紋補償器的新版標準是GB/T12777-2019,這版標準是代替GB/T12777-2008版的金屬波紋管膨脹節通用技術條件。本標準語2019年5月10日發布。目前這版標準是金屬波紋管行業的通用指導文件。

標準適用于安裝在管道中其撓性元件為金屬波紋管的膨脹節的設計，制造，檢驗，選型，安裝使用，其他場合的金屬波紋管膨脹節可參照使用。

河北偉業波紋管制造有限公司技術部在參照標準情況下進行了金屬波紋補償器的設計更新。我們按照實際情況設計壓力、設計溫度、設計位移以及設計疲勞壽命。值得注意的是，應當避免金屬波紋管受扭，當圓形波紋膨脹節受扭不可避免時，應提出作用于波紋膨脹節上的扭矩。

金屬波紋補償器設計壓力不低于圖表中給出的蕞高工作壓力，且不宜高于蕞高工作分壓力的1.1倍。確定設計壓力是，應設計及管線的實驗壓力。當波紋補償器同時承受內壓和外壓，或者在真空條件下運行時，設計壓力應計及在正常工作情況下可能出現的較大內外壓力差。

對于無內隔熱結構的金屬波紋補償器，金屬波紋管設計溫度應按工作溫度；對于采用隔熱結構的波紋膨脹節，金屬波紋管設計溫度按傳熱分析計算，試驗或者參考同類裝置運行狀態下實測溫度來確定。

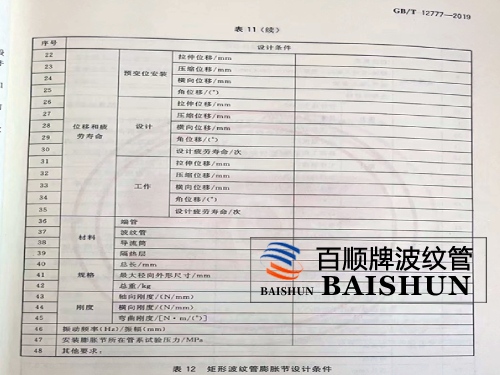

金屬波紋補償器設計條件圖表
