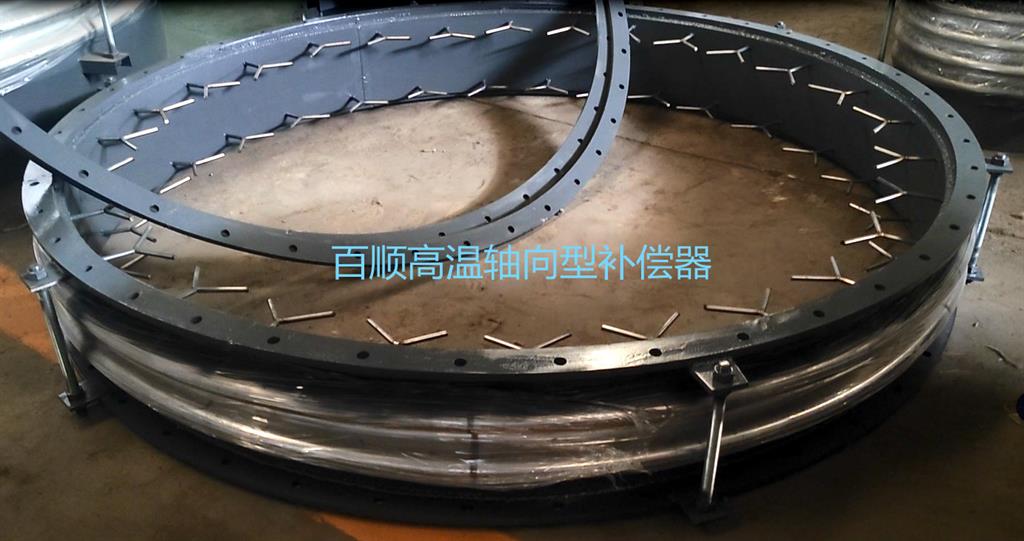

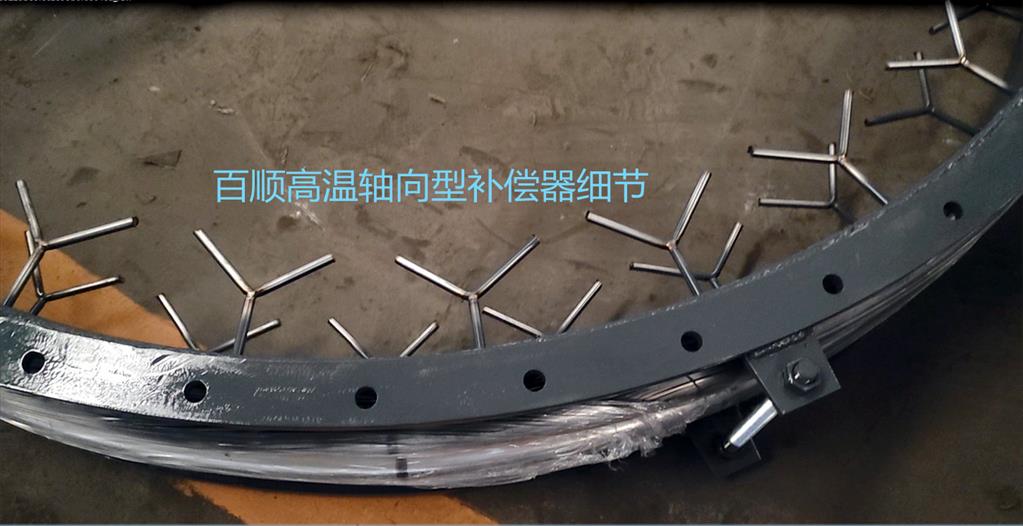

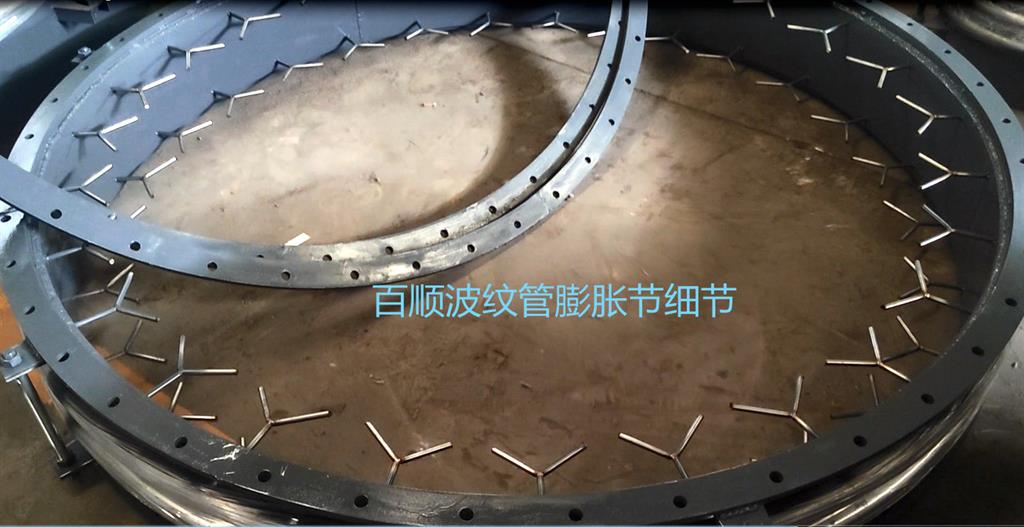

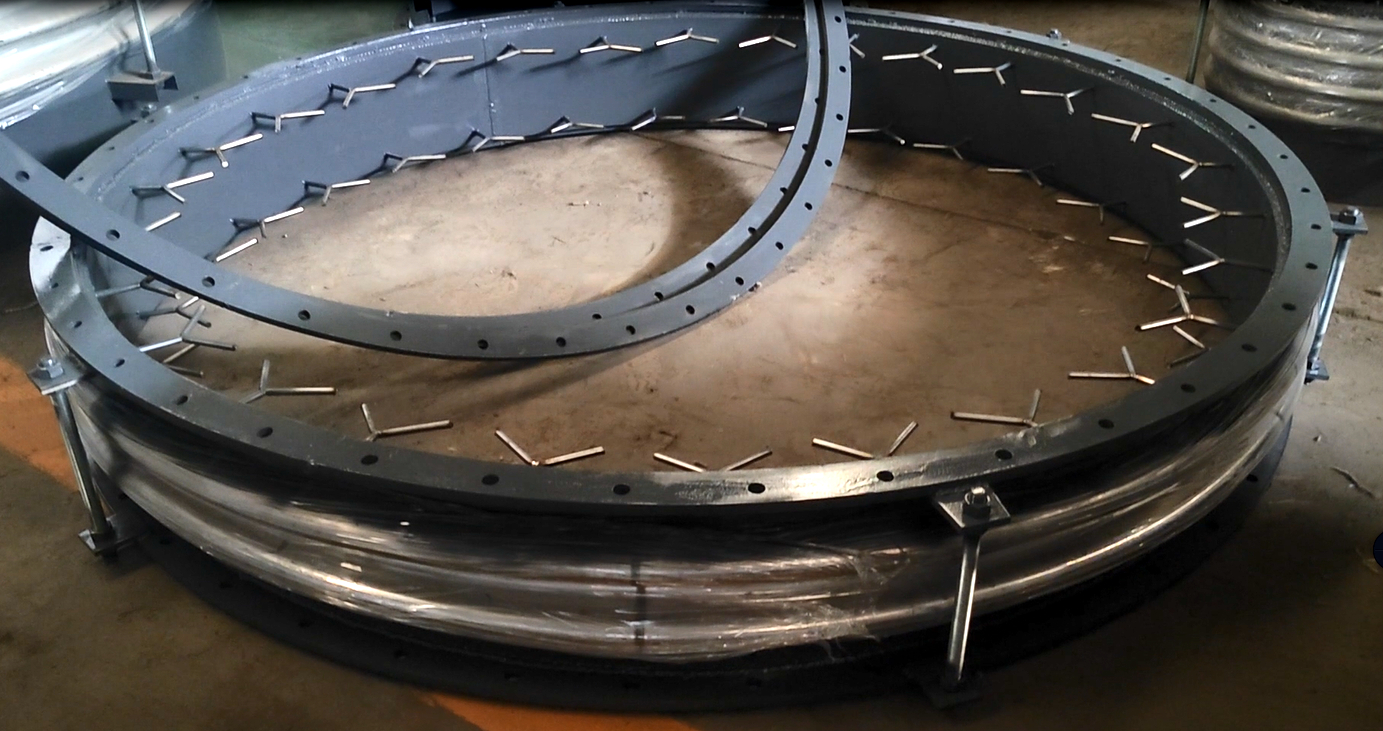

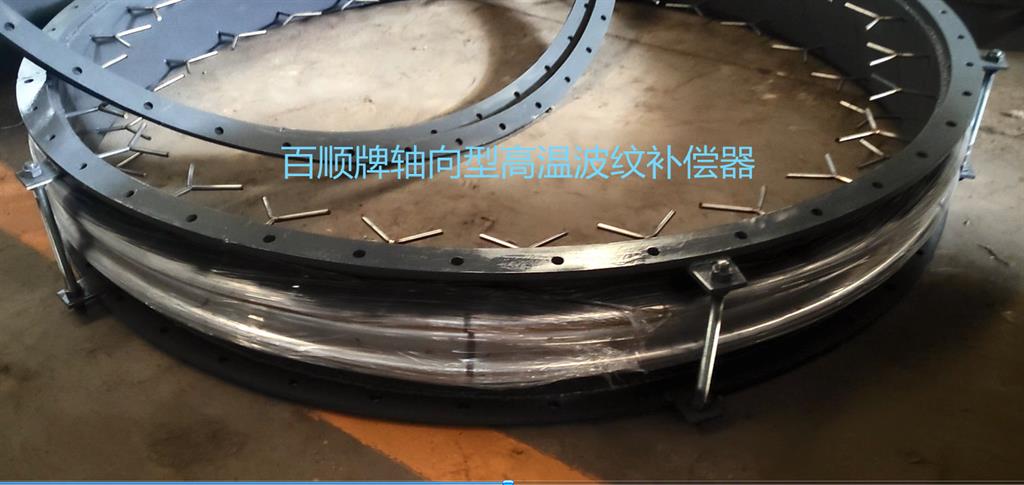

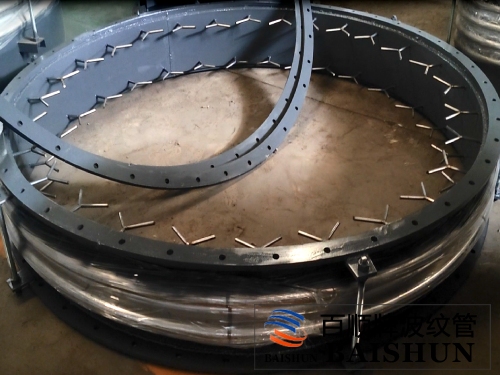

高溫軸向型補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，由于不能承受波紋管壓力推力，屬于無約束型波紋管膨脹節。高溫波紋補償器是由一組或兩組不銹鋼波紋管和碳鋼連接件組成，由于高溫軸向型補償器需承受高溫，承受高溫部分又耐火層（產品制作時完成）二部分構成。

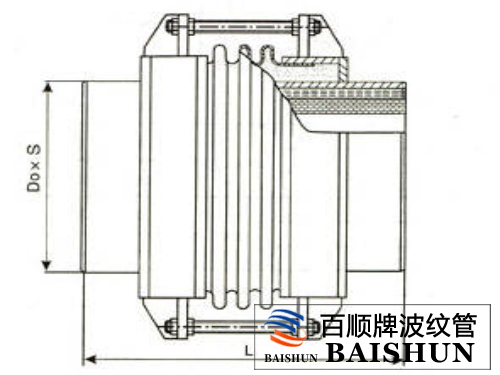

一、GB/T12777-2019標準中軸向型高溫波紋補償器結構圖

二、 高溫軸向型補償器技術參數：

       1、壓力范圍：0.1-0.6Mpa

       2、溫度范圍：小于等于1300攝氏度

       3、通徑范圍：DN300-DN4000mm

       4、疲勞壽命：1000-2000次

       三、高溫軸向型補償器可選材質

四、軸向型高溫波紋補償器的產品特點：

1.多向補償，可以在較小的尺寸范圍內提供較大的多維方向補償.

2.低噪節能，能有效的減少風機等系統的噪聲、震動并節能降耗。

   3.安裝簡單，更換容易，無需高要求的對中，更換時無需起重設備，所需時間短。

 五、高溫軸向型補償器對支座作用力的計算：

內壓推力：F=100PA    軸向彈力：Fx=Kx（fX）

橫向彈力：Fy=KyY       彎矩：My=FyL

彎 矩：Mθ=Kθθ            合成彎矩：M=My+Mθ

式中：軸向剛度N/mm    X：軸向實際位移量mm

Ky：橫向剛度N/mm       Y：橫向實際位移量mm

Kθ：角向剛度N·m/度     θ ：角向實際位移量度

P：工作壓力MP           A：波紋管有效面積cm2查樣本

L：補償器中點至支座的距離m

六、 軸向型高溫波紋補償器要不要“冷緊”？

河北偉業波紋管公司生產設計的軸向型高溫波紋補償器出廠前均做冷緊處理。高溫管道在正常運行時容易熱變形而伸長，這個伸長量剛好能夠使波紋管膨脹節相對壓縮，使其處于相對不受外力的狀態，冷緊的處理延長了高溫軸向型補償器的使用壽命。
