矩形非金屬補償器介紹

來源：河北偉業 發布時間：2022/9/22 9:36:08

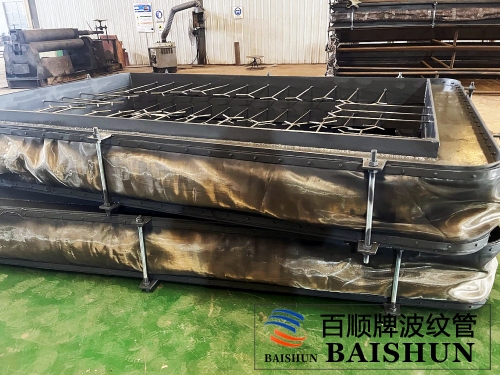

矩形非金屬補償器別稱矩形非金屬膨脹節，非金屬矩形補償器，矩形軟連接。目前形勢隨著為鋼鐵廠、火力發電廠、水泥廠等各類工程的實施和改造，各種輔助儀器和設備也被廣泛使用。矩形非金屬補償器以其獨有的性能在管路改造和安裝過程中扮演者重要角色，甚至必不可少，不可替代。那么矩形非金屬膨脹節到底有哪些優良性能，它的型號規格和技術設計時怎樣的？接下來讓偉業波紋管小編和大家一起探討一下！

一、矩形非金屬補償器的補償量

矩形非金屬補償器可以補償軸向、橫向、角向多方向位移，性能優于只能單式補償?shù)慕饘俨y補償器，纖維織物、保溫棉本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲，對于電廠管道的防疲勞性具有很好的作用。

矩形非金屬膨脹節補償量的計算方法：

補償量計算公式： X=a*L* △ Tx

管道膨脹量 a 為線膨脹系數，取 0.0133mm/mL

補償管線 L （所需補償管道固定支座間的距離）長度

△ T 為溫差（介質溫度 - 安裝時環境溫度）

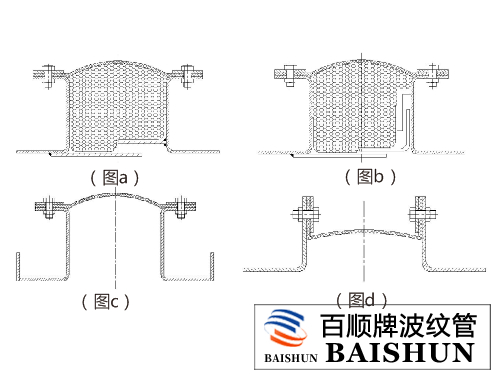

二、矩形非金屬補償器結構設計原則

（ 1 ）介質溫度 T ≤ 200 ℃，設計為常規結構。此時矩形非金屬膨脹節主要是由金屬框架和非金屬蒙皮組成；

（ 2 ）介質溫度 T ＞ 400 ℃，設計為高溫結構。此時矩形非金屬膨脹節的框架多采用不銹鋼 304 或者其他合金鋼，如 2#， 12crmov ；同時內部做隔溫材料填充；如現場管道做耐溫處理，則非金屬補償器內部焊接鈀釘，并打澆注料。

（ 3 ）矩形非金屬補償器及隔溫層材料，根據不同的工作溫度，常用玻璃纖維布、聚四氟乙烯薄膜、復合橡膠玻纖布、硅酸鋁纖維棉等多種材料組成。不允許使用石棉制品材料制作非金屬補償器。

三、防腐矩形非金屬補償器設計

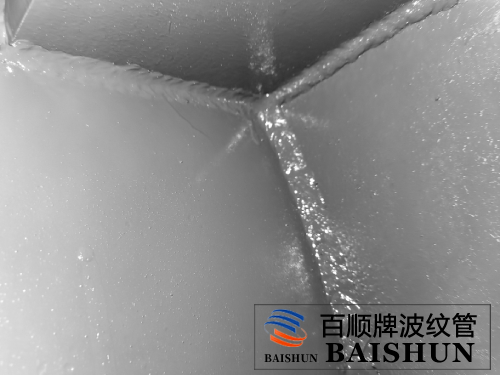

耐腐矩形非金屬補償器是由氟膠布等耐腐材料組成的非金屬蒙皮圈帶和不銹鋼 316L 框架組成，廣泛應用于帶腐蝕性的工況管道上。不銹鋼 316L 耐腐性能優于 304 不銹鋼，在漿和造紙的生產過程中具有良好的耐腐的性能，而且 316L 不銹鋼還耐海洋和侵蝕性工業大氣的侵蝕。 316L 不銹鋼具有良好的焊接性能，可采用所有標準的焊接方法進行焊接。

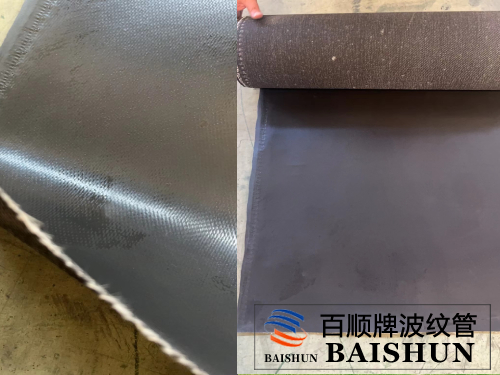

四、矩形非金屬補償器蒙皮更換

當矩形非金屬膨脹節表層壞掉的時候，則需要換柔性部分也叫非金屬部分即蒙皮（非金屬圈帶），是由硅膠布，玻璃纖維布，陶瓷纖維布，石棉，硅酸鋁棉，硅酸鋁毯等組成。矩形非金屬膨脹節應用廣泛，適用于煙、風、煤粉、鍋爐管道，可達到高溫、高防腐、高補償量的效果。

五、矩形非金屬補償器連接方式

矩形非金屬補償器連接方式：默認為內插焊，即管道插入補償器接口內，插入量為 20mm 。也可以采用法蘭連接，此時，矩形非金屬補償器長度及補償量與內插焊接管形式相同。矩形非金屬膨脹節正常工作過程中要求管系所受的重力由各種支、吊架承擔，以使管系得以自由膨脹 ( 收縮 ) 。

六、矩形非金屬補償器訂貨要求

包裝方式：木箱，散裝，可以按照客戶要求特殊包裝。

運輸方式：配貨，單車，視貨物數量而定。

連接方式：焊接和法蘭

規格：可根據客戶需要訂做

以上便是關于矩形非金屬補償器性能、特點、結構以及安裝、更換的一些介紹。作為一種備件，矩形非金屬膨脹節被受重視是因?yàn)槠渥陨愍?dú)有的良好性能。在任一鋼鐵廠、火力發電廠、水泥廠等工程實施和改造過程中，只有性價比合適的備件才能夠長久被使用！
