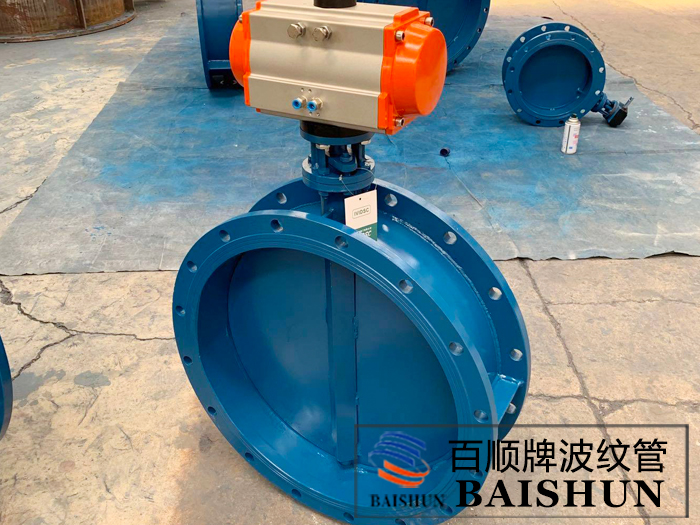

河北偉業廠家生產的氣動通風蝶閥只是通風蝶閥的一種，我廠家供應的氣動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。氣動通風蝶閥是一種非密閉型蝶閥，廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

主要參數：

公稱壓力（MPa)	0.05MPa	介質溫度	-30℃～-350℃
強度試驗	0.1MPa	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	3%

主要零件材料：

零件名稱	閥體	閥板	閥軸
材料	碳鋼	碳鋼	碳鋼、不銹鋼

主要外形尺寸：

DN	D	D2	L	L1	L2	n-Фd	b
300	405	370	120	716	220	82	10
350	455	420	140	786	240	84	10
400	505	470	140	924	270	128	10
450	570	530	160	999	295	128	10
500	620	580	160	1079	325	128	10
600	720	680	180	1140	380	168	12
700	820	780	180	1240	430	168	12
800	920	880	200	1350	490	168	12
900	1040	990	200	1450	540	168	14
1000	1140	1090	220	1550	590	208	14
1100	1240	1190	220	1800	640	208	14
1200	1340	1290	240	1900	690	208	14
1300	1440	1390	240	2020	760	208	16
1400	1540	1490	260	2120	810	248	16
1500	1640	1590	260	2220	860	248	16
1600	1740	1690	280	2390	980	248	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22

 氣動通風蝶閥優勢：

1、可遠距離控制閥門開關、調節,達到了省時省力,省人工成本。
2、內無連桿、螺栓等、工作可靠、 使用壽命長。 可以多工位安裝,不受介質流向影響。
3、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小流通量大,避免高溫膨脹的影響，操作輕便。



采用標準：
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999



您在采購 氣動通風蝶閥時，請說明口徑與流通介質、氣體溫度等，如對材質與安裝尺寸及型號有特殊要求，在溝通時請說明連接尺寸與材質要求，可根據您的要求，由生產廠行家為您提供外形尺寸圖與技術參數等標準型號供您采購參考，同時我公司也可提供電動、氣動、方形、長方形等通風蝶閥、電動風門。
