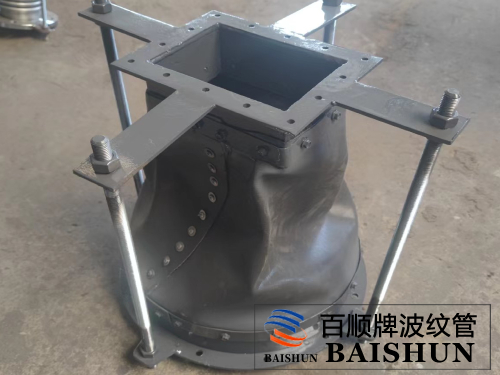

天圓地方橡膠補償器又名天圓地方膨脹節顧名思義，上部形狀是圓形，下部形狀是方形。天圓地方補償器主要用于管道特殊部位的連接或者特別工況環境。如圓行煙風管道與風機進出口；空調機組與風機等方面的連接。因其形狀特別，故制造工藝復雜。

風道橡膠膨脹節 的技術參數：

　　1.溫度范圍：a.低溫型：≤200℃；b.高溫型≤800℃

風道橡膠膨脹節 依據各種不同的工作環境溫度和補償量進行歸類，系列外規格的風機軟連接以及工作環境溫度≥800℃的高溫風機軟連接，可向制造廠另行訂貨。

2.  通徑范圍：150-7000mm ；



1、風道橡膠膨脹節具有良好的反復位移(變化)還原性，能在較小尺寸范圍內提拱較大的多維方向補償，能較好的消除管道安裝連接時產生的多向誤差。

2、天圓地方橡膠補償器具有吸聲、隔震功能，能有效的減少和消除鍋爐、風機等系統噪聲和震動的傳遞。

3、無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。

4、天圓地方非金屬膨脹節及隔熱材料具有承受高溫及腐蝕性能，減少維修費用。

5、天圓地方橡膠補償器具有氣密性，能確保輸送介質無泄漏和反復位移后恢復原狀。

天圓地方橡膠補償器 的安裝說明：

　　1、安裝應在冷態進行，安裝誤差：

　　a、管道兩接口法蘭中心線應保持在同一軸心線上，同軸度誤差為±5mm；

　　b、扭轉角度偏差不大于10°；

　　c、上下或左右的偏移角度±0.1°；

　　d、安裝長度應為L±5mm。

　　2、展開截面有效截面積>1m2時，分體裝出廠，在用戶現場焊接組裝。

　　3、安裝完工后，應按補償量調整定位桿內的螺母。

　　4、防止重物沖擊或金屬銳角刺破軟連接圈帶。
