唐山張經理您好！昨天您來電咨詢直管壓力平衡式波紋補償器，您給了我們一些技術參數 , 根據您的要求，我們?yōu)槟x定直管壓力平衡型膨脹節。接下來我們按照結構圖一起了解下產品的結構性能及工作原理吧！



張經理給到的直管壓力平衡補償器的技術參數



0.6ZYP500 × 8/6 － JB

表示公稱通徑為 500 ，工作壓力為 0.6MPa ，大波紋管為 8 個波，小波紋管為 16 個波，連接形式為不銹鋼接管連接。

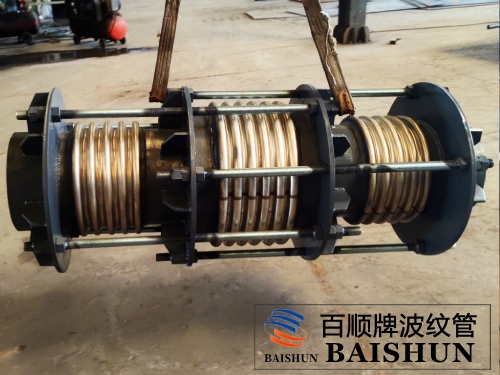

通過以上結構圖片我們可以直觀的看到，直管壓力波紋補償器由兩個直徑相等、波數相同、變形彈性剛度一致的工作波紋管和一個兩倍于工作波紋管平均截面積的平衡波紋管組成。它們通過結構件連接成一個整體，形成一個完整的直管壓力平衡型膨脹節。

  直管壓力平衡式波紋補償器 作為一種特殊的波紋補償器，結構復雜，只能吸收軸向位移。河北偉業波紋管公司設計、生產的直管壓力平衡型膨脹節的應力、剛度和穩定性計算主要依據國家標準 GB/t12777-2008 ，其壽命評估還需要現場無損檢測、波紋管變形觀察和材料損傷分析。

  直管壓力平衡式補償器在內壓作用下，利用帕斯卡的靜平衡原理，防止波紋管被調直，保持金屬波紋補償器的補償能力。直管壓力平衡補償器將兩個工作波紋管和一個平衡波紋管串聯在一個軸上。平衡波紋管的環向壓縮面相當于一個平衡腔，工作波紋管的橫截面積等于平衡波紋管環向壓縮面的環形截面積。管道盲端處的力被傳遞到直管壓力平衡式波紋補償器上，使其在相反方向上的靜平衡條件相等。然后通過直管壓力平衡型膨脹節上方的受力元件來承受推力產生的內壓，在位移補償中，平衡波紋管承受拉應力，工作波紋管承受壓力應力，但平衡腔的容積不變，并且處于自動補水狀態，不會出現背壓的現象。

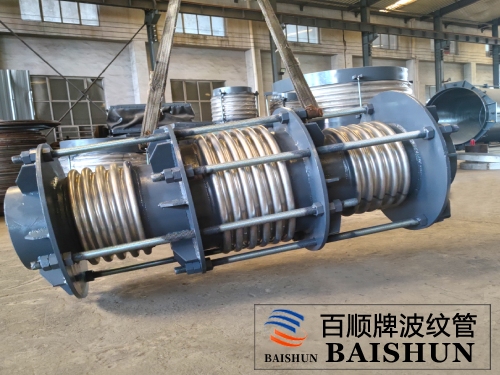

  張經理你好！通過對照結構圖和實物圖相信您已經了解了直管壓力平衡式波紋補償器的性能特點和工作原理。接下來咱們雙方將可以按照既定的流程進行合同簽訂，安排生產了。我們加工周期需要 7 天， 7 天之后準時發貨！
