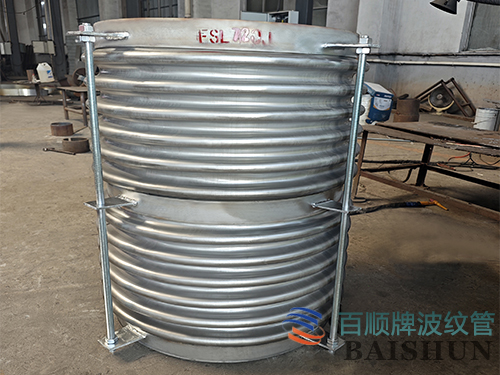

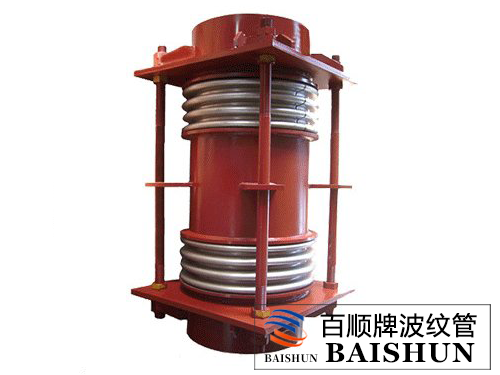

軸向復式波紋補償器是一種機械設備，壓力級別為0.1Mpa-2.5Mpa，壓力推力是Fp=100·P·A（N）。FS型復式波紋伸縮節采用一次液壓成型和機械成型技術，并輔助以計算機優化設計、制造，具有尺寸準確、表面整潔無創傷、產品結構緊湊、補償量大、無泄漏、耐腐、壽命長，便于安裝、產品質量可靠等優點。

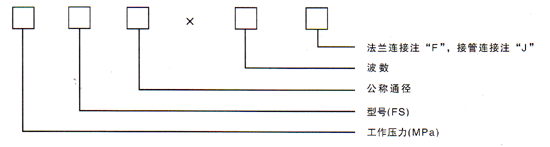

一、軸向復式波紋補償器型號示例：



舉例：0.6FS100×20F
表示：工作壓力為0.6MPa，通徑DN=100mm，波數為20，法蘭連接的復式波紋補償器。

二、FS型復式波紋伸縮節使用說明：
軸向復式波紋補償器可以滿足管道的軸向補償，補償量大，比較經濟是其特點。法蘭連接按機標JB81-59供貨，也可以根據用戶要求按國標、化標或其它標準供貨。

三、對固定支座的作用力：
壓力推力：Fp=100·P·A 　　　　（N）
軸向彈力：Fx=Kx·X 　　　　　　(N)
式中：P： 高工作壓力或 高試驗壓力 　　MPa
A： 面積（查樣本） 　　　　　　cm2
Kx： 補償器軸向剛度 　　　　　　　N/mm
X： 補償器使用的軸向補償量　　　　mm

四、軸向型復式波紋補償器應用舉例：
某碳鋼管道，公稱通徑DN=500mm，工作壓力P=0.4MPa，介質 高溫度Tmax=250℃， 低溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。
1、選型，管段所需補償量為：
X=a·L·△T
=0.0133×85(250-0)
=283mm



式中：a為線膨脹系數，取0.0133mm/m·℃(查樣本選0.6FS500×J)
